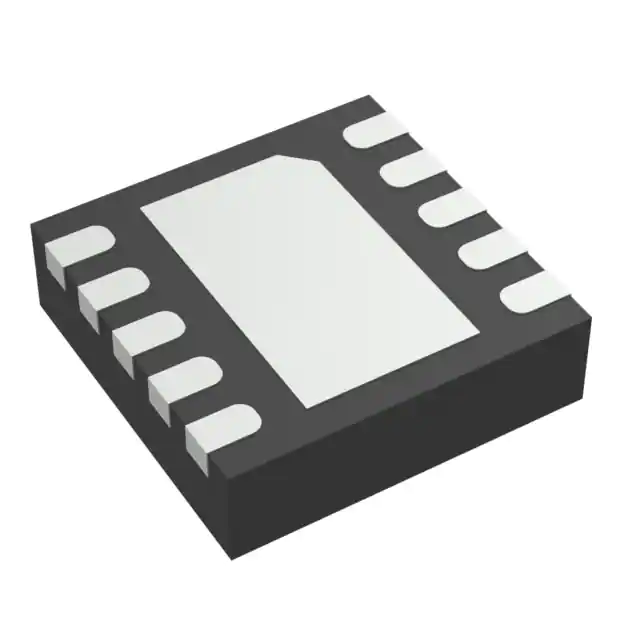

ส่วนประกอบชิป IC การจัดการพลังงาน PMIC TPS51200DRCR
คุณสมบัติของผลิตภัณฑ์
| พิมพ์ | คำอธิบาย |
| หมวดหมู่ | วงจรรวม (IC)PMIC - ตัวควบคุมแรงดันไฟฟ้า - วัตถุประสงค์พิเศษ |
| นาย | เท็กซัส อินสทรูเมนท์ส |
| ชุด | - |
| เทปและรีล (TR) | |
| บรรจุุภัณฑ์ | เทปตัด (CT) |
| ดิจิ-รีล | |
| สถานะชิ้นส่วน | คล่องแคล่ว |
| การใช้งาน | คอนเวอร์เตอร์, DDR |
| แรงดันไฟฟ้า - อินพุต | 2.38V ~ 3.5V |
| จำนวนเอาท์พุต | 1 |
| แรงดันไฟฟ้า - เอาท์พุต | - |
| อุณหภูมิในการทำงาน | ต่ำกว่าศูนย์ 40°C ~ 85°C (TJ) |
| ประเภทการติดตั้ง | ติดพื้นผิว |
| แพ็คเกจ/กล่อง | 10-VFDFN แผ่นสัมผัส |
| แพคเกจอุปกรณ์ของซัพพลายเออร์ | 10-VSON (3x3) |
| หมายเลขผลิตภัณฑ์ฐาน | ทีพีเอส51200 |
คุณสมบัติ
วงจรรวมมีข้อดีคือมีขนาดเล็ก น้ำหนักเบา มีลวดตะกั่วและจุดเชื่อมน้อยกว่า อายุการใช้งานยาวนาน ความน่าเชื่อถือสูง ประสิทธิภาพดี และต้นทุนต่ำ สะดวกสำหรับการผลิตจำนวนมากการใช้วงจรรวมในการประกอบอุปกรณ์อิเล็กทรอนิกส์ ความหนาแน่นของการประกอบสามารถเพิ่มได้หลายสิบเท่าถึงหลายพันเท่าของทรานซิสเตอร์ นอกจากนี้ยังสามารถปรับปรุงเวลาในการทำงานที่มั่นคงของอุปกรณ์ได้อีกด้วย
นำมาใช้
วงจรรวมของไอซีไม่เพียงแต่ใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ทางอุตสาหกรรมและโยธา เช่น เครื่องบันทึกวิทยุ โทรทัศน์ และคอมพิวเตอร์ แต่ยังใช้กันอย่างแพร่หลายในด้านการทหาร การสื่อสาร และการควบคุมระยะไกล
ตามหน้าที่และโครงสร้างที่แตกต่างกัน วงจรรวมสามารถแบ่งออกเป็นวงจรรวมแอนะล็อก วงจรรวมดิจิทัล และวงจรรวมไฮบริดดิจิทัล/แอนะล็อก
วงจรรวมแอนะล็อกหรือที่เรียกว่าวงจรเชิงเส้นใช้ในการสร้าง ขยาย และประมวลผลสัญญาณแอนะล็อกต่างๆ (สัญญาณที่มีแอมพลิจูดจะแตกต่างกันไปตามเวลา)ตัวอย่างเช่น สัญญาณเสียงของวิทยุเซมิคอนดักเตอร์ สัญญาณเทปของ VCR ฯลฯ) สัญญาณอินพุตและสัญญาณเอาท์พุตเป็นสัดส่วน
วงจรรวมดิจิทัลใช้ในการสร้าง ขยาย และประมวลผลสัญญาณดิจิทัลต่างๆ (เช่น สัญญาณที่มีค่าเวลาและแอมพลิจูดแยกกัน เช่น สัญญาณเสียงวีซีดี ดีวีดี และสัญญาณวิดีโอ)
ตามระดับการรวมที่แตกต่างกันสามารถแบ่งออกได้เป็น 4 ประเภท: วงจรรวมขนาดเล็ก, ขนาดกลาง, ขนาดใหญ่ และขนาดใหญ่มาก
สำหรับวงจรรวมแบบอะนาล็อก เนื่องจากข้อกำหนดกระบวนการที่สูงขึ้นและวงจรที่ซับซ้อนมากขึ้น โดยทั่วไปถือว่าการรวมส่วนประกอบน้อยกว่า 50 ชิ้นสำหรับวงจรรวมขนาดเล็ก การรวมส่วนประกอบ 50-100 ชิ้นสำหรับวงจรรวมขนาดกลาง การบูรณาการมากกว่า 100 ชิ้น ส่วนประกอบสำหรับวงจรรวมขนาดใหญ่
สำหรับวงจรรวมดิจิทัล โดยทั่วไปถือว่าวงจรรวมที่มีเกตเทียบเท่า 10 ~ 10 ชิ้น/ชิ้น หรือส่วนประกอบ 10 ~ 100 ชิ้น/ชิ้น เป็นวงจรรวมขนาดเล็ก และวงจรรวมที่มีเกตเทียบเท่า 10 ~ 100 ชิ้น/ชิ้น หรือ 100 ชิ้น ~ 1,000 ส่วนประกอบ/ชิ้นเป็นวงจรรวมขนาดกลางการรวมเกตเทียบเท่า 100 ~ 10,000 ชิ้น/ชิ้นหรือส่วนประกอบ 1,000 ~ 100,000 ชิ้น/ชิ้นเป็นวงจรรวมขนาดใหญ่ การรวมเกตเทียบเท่ามากกว่า 10,000 ชิ้น/ชิ้นหรือส่วนประกอบ 100,000 ชิ้น/ชิ้นเป็นวงจรรวมขนาดใหญ่มาก
สามารถแบ่งออกเป็นวงจรรวมเซมิคอนดักเตอร์ วงจรรวมเมมเบรน และวงจรรวมไฮบริดตามกระบวนการผลิตที่แตกต่างกัน
วงจรรวมเซมิคอนดักเตอร์เป็นวงจรรวมที่ใช้เทคโนโลยีเซมิคอนดักเตอร์เพื่อสร้างส่วนประกอบต่างๆ รวมถึงตัวต้านทาน ตัวเก็บประจุ ทรานซิสเตอร์ ไดโอด และส่วนประกอบอื่นๆ บนพื้นผิวซิลิกอน และมีฟังก์ชันบางอย่างของวงจรวงจรรวมเมมเบรนอยู่ในแก้วหรือแผ่นเซรามิกและวัตถุฉนวนอื่น ๆ ในรูปแบบของ "ฟิล์ม" เพื่อสร้างความต้านทาน ความจุ และอุปกรณ์แฝงอื่น ๆช่วงค่าของส่วนประกอบแบบพาสซีฟสามารถกว้างมากและมีความแม่นยำสูงมากอย่างไรก็ตาม ระดับเทคโนโลยียังไม่สามารถสร้างอุปกรณ์แบบแอคทีฟ เช่น คริสตัลไดโอดและไตรโอดในรูปแบบของ "ฟิล์ม" ได้ ดังนั้นช่วงการใช้งานของวงจรรวมเมมเบรนจึงมีจำกัดอย่างมากในการใช้งานจริง ส่วนใหญ่อยู่ในวงจรเมมเบรนแบบพาสซีฟบวกกับวงจรรวมเซมิคอนดักเตอร์หรือส่วนประกอบแยกของไดโอด ทรานซิสเตอร์ และอุปกรณ์แอคทีฟอื่น ๆ เพื่อรวมเป็นวงจรรวม นี่คือวงจรรวมแบบไฮบริดตามความหนาของฟิล์ม วงจรรวมฟิล์มแบ่งออกเป็นวงจรรวมฟิล์มหนา (ความหนาของฟิล์ม 1μm ~ 10μm) และวงจรรวมฟิล์มบาง (ความหนาของฟิล์มน้อยกว่า 1μm)วงจรรวมเซมิคอนดักเตอร์วงจรฟิล์มหนาและวงจรรวมไฮบริดบางส่วนมักพบในการบำรุงรักษาเครื่องใช้ในครัวเรือนและการผลิตอิเล็กทรอนิกส์ทั่วไป
ตามประเภทการนำที่แตกต่างกัน มันสามารถแบ่งออกเป็นวงจรรวมสองขั้วและวงจรรวมแบบขั้วเดียว
IC แบบไบโพลาร์มีลักษณะความถี่ที่ดี แต่ใช้พลังงานสูง และกระบวนการผลิตที่ซับซ้อนTTL, ECL, HTL, LSTTL และ STTL ใน IC อนาล็อกและดิจิตอลส่วนใหญ่อยู่ในหมวดหมู่นี้
วงจรรวมแบบโมโนโพลมีความเร็วในการทำงานต่ำ แต่มีความต้านทานอินพุตสูง ใช้พลังงานต่ำ กระบวนการผลิตที่เรียบง่าย และบูรณาการขนาดใหญ่ได้ง่ายผลิตภัณฑ์หลักของบริษัท ได้แก่ วงจรรวม MOSวงจร MOS แบ่งออกเป็น NMOS, PMOS, CMOS
ตามการใช้งานสามารถแบ่งออกเป็นทีวีที่มีวงจรรวม, เครื่องเสียงพร้อมวงจรรวม, ดีวีดีพร้อมวงจรรวม, เครื่องบันทึกวิดีโอพร้อมวงจรรวม, คอมพิวเตอร์ (คอมพิวเตอร์) พร้อมวงจรรวม, คีย์บอร์ดพร้อมวงจรรวม IC, การสื่อสาร, กล้องที่ใช้วงจรรวม, วงจรรวมการควบคุมระยะไกล, วงจรรวม, สัญญาณเตือนภาษาพร้อมวงจรรวมและวงจรรวมเฉพาะแอปพลิเคชันทุกชนิด
1. เครื่องทีวีที่มีวงจรรวมรวมถึงเส้น, การสแกนภาคสนามใส่วงจรรวม, วงจรรวม, วงจรรวม IC ถอดรหัสเสียงและสี, IC แปลง av / TV, IC แหล่งจ่ายไฟสลับ, วงจรรวมรีโมทคอนโทรล, วงจรรวมถอดรหัสสเตอริโอ, วงจรรวมการประมวลผลภาพซ้อนภาพ, ไอซีไมโครโปรเซสเซอร์ (CPU), ไอซีหน่วยความจำ ฯลฯ
2. เสียงที่มีวงจรรวมประกอบด้วยวงจรความถี่สูง am/FM, วงจรถอดรหัสเสียงสเตอริโอ, วงจรปรีแอมป์, ไอซีเครื่องขยายสัญญาณเสียง, ไอซีเครื่องขยายสัญญาณเสียง, วงจรรวมการประมวลผลเสียงเซอร์ราวด์, วงจรรวมการขับระดับ, ไอซีควบคุมระดับเสียงอิเล็กทรอนิกส์, รีเวิร์บดีเลย์ วงจรรวม, วงจรรวมสวิตช์อิเล็กทรอนิกส์และอื่น ๆ
3. วงจรรวมที่ใช้ในเครื่องเล่น DVD ได้แก่ วงจรรวมระบบควบคุม, วงจรรวมการเข้ารหัสวิดีโอ, วงจรรวมการถอดรหัส MPEG, วงจรรวมการประมวลผลสัญญาณเสียง, วงจรรวมเอฟเฟกต์เสียง, วงจรรวมการประมวลผลสัญญาณ RF, วงจรรวมการประมวลผลสัญญาณดิจิตอล, เซอร์โวรวม วงจร, วงจรรวมมอเตอร์ขับเคลื่อนและอื่น ๆ
4. วงจรรวมเครื่องบันทึกวิดีโอมีวงจรรวมการควบคุมระบบ, วงจรรวมเซอร์โว, วงจรรวมไดรฟ์, วงจรรวมการประมวลผลเสียง, วงจรรวมการประมวลผลวิดีโอ
5. สามารถแบ่งออกเป็นวงจรรวมทั่วไปมาตรฐานและวงจรรวมพิเศษตามสาขาการใช้งาน
6. ตามรูปร่างสามารถแบ่งออกเป็นแบบกลม (ประเภทแพ็คเกจทรานซิสเตอร์เปลือกโลหะ โดยทั่วไปเหมาะสำหรับพลังงานสูง) แบบแบน (ความเสถียรที่ดี ปริมาณน้อย) และแบบอินไลน์คู่
